Instalasi listrik untuk home charging mobil listrik EV adalah proses menyiapkan sumber listrik di rumah agar dapat mengisi baterai kendaraan secara cepat dan aman. Dengan perencanaan beban yang tepat, pemilihan komponen sesuai standar, serta teknik pemasangan yang profesional, pemilik EV dapat menikmati pengisian daya tanpa risiko kebakaran atau gangguan listrik.
Penggunaan mobil listrik di Indonesia terus meningkat, namun banyak pemilik rumah masih ragu tentang cara menyiapkan infrastruktur pengisian di kediaman mereka. Masalah umum meliputi kurangnya pengetahuan tentang beban listrik yang dibutuhkan, pemilihan kabel yang tidak sesuai, serta instalasi yang tidak memenuhi standar SNI. Artikel ini memberikan solusi praktis, berbasis pengalaman lapangan, sehingga Anda dapat menghindari kesalahan mahal dan memastikan sistem pengisian beroperasi optimal.
Perencanaan Beban Listrik untuk Home Charging EV
Langkah pertama adalah menghitung total daya yang dibutuhkan oleh charger EV, biasanya berkisar antara 3,7 kW (Level 1) hingga 22 kW (Level 2). Kami mengacu pada standar IEC 61851‑1 serta SNI 1907‑1:2015 untuk menentukan arus maksimum, misalnya charger 7,4 kW memerlukan arus sekitar 32 A pada tegangan 230 V. Setelah mengetahui arus, selanjutnya menghitung voltage drop pada jalur kabel; untuk jarak hingga 30 meter, kabel NYM 4×6 mm² dengan konduktor tembaga dapat menjaga drop di bawah 3 %.
Perhitungan beban total rumah juga penting; kami selalu menambahkan margin 20 % untuk mengakomodasi beban lain seperti AC, kulkas, dan lampu LED. Dengan cara ini, MCB utama tidak akan kelebihan beban ketika charger beroperasi bersamaan dengan peralatan lain. Untuk contoh nyata, pada proyek rumah di Medan, total beban terpasang mencapai 12 kW, sehingga kami memilih panel distribusi 63 A dengan MCB 40 A khusus untuk charger.
Pemilihan Perlengkapan dan Standar Keamanan
Komponen utama meliputi MCB (Miniature Circuit Breaker), ELCB (Earth Leakage Circuit Breaker), dan grounding rod. Kami selalu memasang MCB tipe C dengan rating 40 A untuk charger 22 kW, karena karakteristik inrush current EV charger cocok dengan kurva pemutusan tipe C. ELCB 30 mA dipilih untuk melindungi area basah di garasi, mengurangi risiko sengatan listrik bila terjadi kebocoran arus.
Grounding menjadi faktor krusial; kami menanam grounding rod tembaga minimal 2,5 meter kedalaman tanah, dengan konduktor tembaga berukuran 16 mm² yang terhubung ke panel distribusi. Semua sambungan menggunakan konektor crimping berstandar IEC 60364, dan setiap terminal dikencangkan dengan torsi 5 Nm untuk mencegah loosening. Untuk memastikan kepatuhan, kami melakukan pengukuran resistansi grounding menggunakan earth tester, memastikan nilai di bawah 5 ohm sesuai PERMEN ESDM No 23 Tahun 2016.
Proses Instalasi Step-by-Step
Pertama, kami menyiapkan jalur conduit PVC berdiameter 25 mm dari panel utama ke titik charger, memastikan jarak minimum 30 cm dari pipa air dan ventilasi untuk menghindari interferensi termal. Kabel NYM 4×6 mm² ditarik melalui conduit dengan teknik “pulling” menggunakan pelumas khusus, sehingga isolasi tidak terkelupas selama proses penarikan.

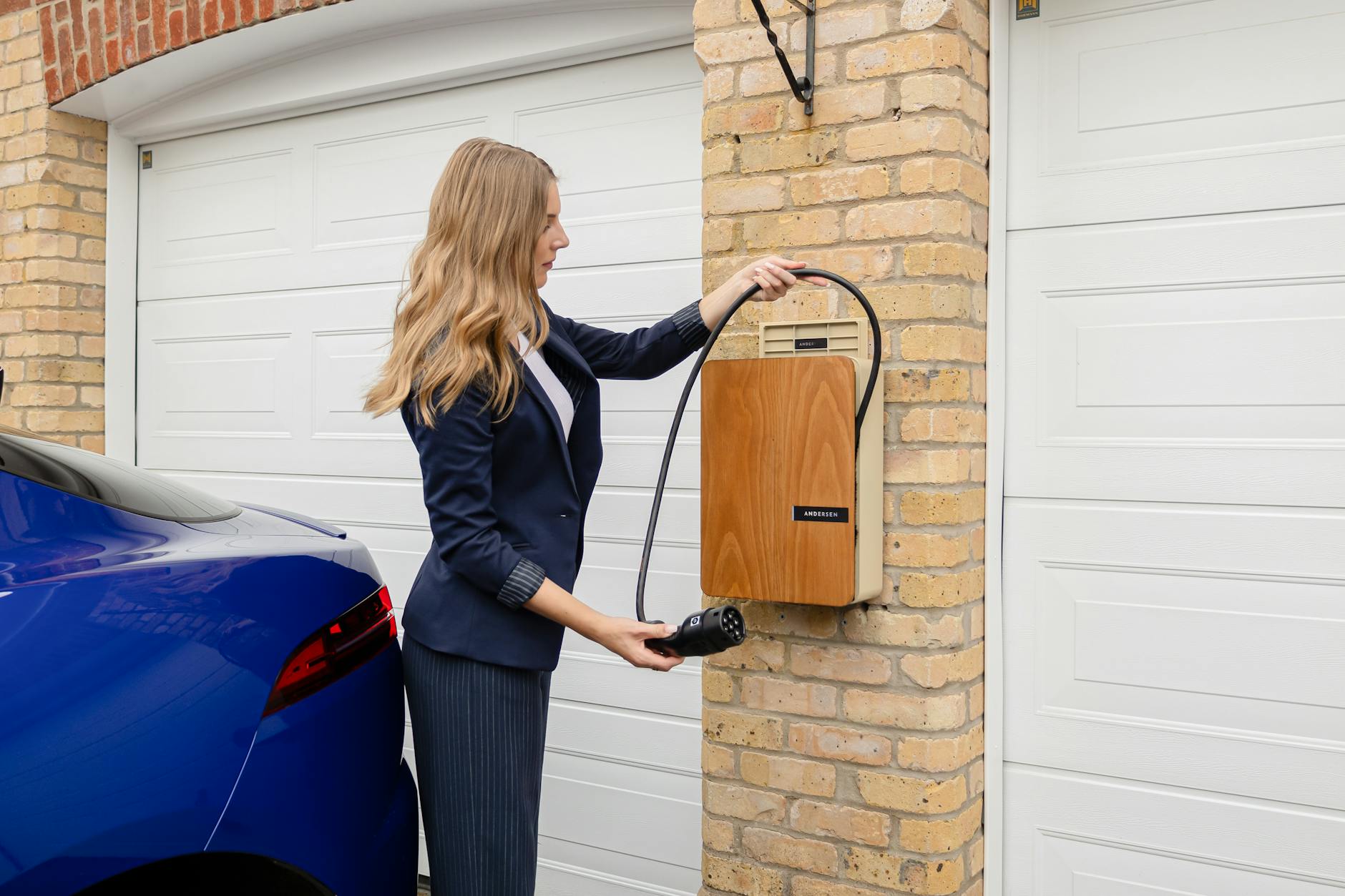

Setelah kabel terpasang, kami melakukan terminasi pada MCB dan ELCB, memastikan setiap fase, netral, dan bumi terhubung dengan jelas. Selanjutnya, charger EV dipasang pada dinding garasi dengan bracket stainless steel, dan kabel power dihubungkan ke terminal charger menggunakan konektor tipe IEC 62196‑2. Pengujian akhir meliputi pengukuran arus beban, voltage drop, serta simulasi trip pada MCB dan ELCB untuk memastikan sistem beroperasi tanpa gangguan.
Untuk memverifikasi integritas instalasi, kami menggunakan multimeter digital dan thermal camera infrared, memeriksa suhu kabel pada beban penuh; suhu tidak boleh melebihi 60 °C, sesuai standar IEC 60364‑5‑52. Semua hasil pengujian dicatat dalam laporan teknis, yang dapat Anda minta sebagai bukti kepatuhan.
Kesalahan yang Harus Dihindari
Salah satu kesalahan umum adalah penggunaan kabel dengan penampang terlalu kecil, misalnya NYM 4×2,5 mm² untuk charger 7,4 kW, yang dapat menyebabkan overheating dan potensi kebakaran. Kami selalu menyesuaikan ukuran kabel dengan perhitungan arus dan panjang jalur, sehingga suhu kabel tetap dalam batas aman. Kesalahan kedua adalah mengabaikan grounding yang memadai; tanpa grounding yang tepat, arus bocor dapat mengalir melalui struktur bangunan, meningkatkan risiko sengatan listrik.
Ketiga, pemasangan MCB dengan rating yang tidak sesuai dapat menyebabkan trip berulang atau, sebaliknya, tidak memutus aliran saat terjadi hubung singkat. Kami merekomendasikan penggunaan MCB dengan karakteristik pemutusan yang sesuai beban inrush charger. Keempat, tidak melakukan pengujian akhir secara menyeluruh dapat menyembunyikan masalah seperti loose connection atau voltage imbalance, yang pada akhirnya mempengaruhi umur baterai EV.
Tips Memastikan Instalasi Listrik Aman untuk EV
Pastikan semua material yang dipilih memiliki sertifikasi SNI dan IEC, karena kualitas bahan berpengaruh langsung pada keandalan instalasi. Lakukan inspeksi visual pada setiap sambungan sebelum menutup panel, periksa apakah isolasi kabel tidak terkelupas atau terjepit. Selalu gunakan alat pengukur earth resistance untuk memastikan nilai grounding berada di bawah 5 ohm, terutama di daerah dengan tanah berpasir atau basah.
Jika Anda ingin mengecek kestabilan listrik rumah secara menyeluruh, baca artikel kami tentang penyebab listrik rumah tidak stabil dan cara mengatasinya. Untuk memastikan instalasi listrik aman, kami sarankan melakukan audit tahunan oleh teknisi bersertifikat, termasuk pengecekan MCB, ELCB, dan kondisi grounding. Jika Anda membutuhkan instalasi listrik aman dengan garansi kualitas, hubungi tim kami.
Pertanyaan Umum tentang Instalasi Listrik Home Charging EV
Berapa daya yang ideal untuk charger EV di rumah?
Umumnya charger Level 2 dengan daya 7,4 kW hingga 22 kW cukup untuk kebanyakan pengguna, tergantung pada kapasitas baterai kendaraan dan frekuensi penggunaan.
Apakah saya perlu mengganti panel listrik utama?
Jika kapasitas panel kurang dari 63 A, biasanya diperlukan upgrade panel untuk menampung beban tambahan charger, terutama pada instalasi Level 2.
Bagaimana cara memastikan grounding sudah benar?
Lakukan pengukuran resistansi grounding dengan earth tester; nilai harus di bawah 5 ohm, dan pastikan grounding rod terpasang minimal 2,5 meter ke dalam tanah.
Dengan mengikuti panduan ini, instalasi listrik home charging EV Anda akan aman, efisien, dan siap melayani kebutuhan mobil listrik Anda selama bertahun‑tahun. Untuk konsultasi gratis, survei lapangan, atau penawaran khusus, hubungi kami via WhatsApp di 081360391501. Tim instalatir profesional kami siap membantu Anda mewujudkan solusi pengisian listrik yang handal dan sesuai standar.
