Instalasi kabel listrik untuk AC 2 PK harus berapa mm²? Jawabannya tergantung pada beban arus, panjang jalur, dan standar keamanan yang berlaku. Kabel dengan penampang yang tepat menjamin tidak terjadi overheating, menurunkan risiko pemutusan MCB, serta memastikan performa AC tetap optimal.
Memilih ukuran kabel yang salah dapat menimbulkan masalah serius, mulai dari penurunan suhu ruangan yang tidak maksimal hingga kebakaran akibat overheating. Bagi pemilik rumah atau bisnis, memahami perhitungan teknis ini bukan hanya soal kepatuhan regulasi, melainkan investasi jangka panjang untuk keamanan dan kenyamanan. Artikel ini membahas langkah‑langkah praktis, standar SNI, serta tips lapangan yang kami gunakan dalam lebih dari seratus proyek instalasi AC 2 PK di seluruh Indonesia.
Menentukan Beban dan Arus AC 2 PK
AC dengan kapasitas 2 PK biasanya memiliki daya listrik antara 1,5 kW hingga 2,2 kW tergantung efisiensi energi (EER) dan tipe inverter. Dengan tegangan jaringan rumah standar 220 V, arus nominal berkisar antara 7 A hingga 10 A. Namun, untuk menghitung ukuran kabel secara akurat, kami selalu menambahkan faktor keamanan 125 % sesuai SNI 1907‑1‑2009, sehingga arus desain menjadi sekitar 12 A hingga 13 A. Faktor ini memperhitungkan arus inrush saat kompresor AC menyala, yang dapat mencapai dua kali lipat arus nominal.
Selain arus, panjang jalur kabel memengaruhi voltage drop. Pada instalasi rumah biasa, panjang total kabel dari panel ke unit indoor biasanya tidak melebihi 15 m. Dengan asumsi voltage drop maksimum 3 % (6,6 V), perhitungan voltage drop membantu menentukan apakah penampang kabel harus dinaikkan.
Pemilihan Ukuran Kabel NYM yang Tepat
Kabel NYM 3×1,5 mm² umum dipakai untuk sirkuit lampu, namun tidak cukup untuk beban AC 2 PK karena rating arusnya hanya 16 A dengan faktor keamanan terbatas. Berdasarkan perhitungan arus desain 13 A dan mempertimbangkan voltage drop, kami merekomendasikan penggunaan kabel NYM 3×2,5 mm². Kabel ini memiliki rating arus 20 A pada suhu 30 °C, sehingga mampu menahan beban berkelanjutan tanpa overheating.
Jika instalasi melibatkan jarak lebih dari 20 m atau terdapat beberapa beban tambahan (seperti kipas exhaust atau lampu LED), kami meningkatkan penampang menjadi NYM 3×4 mm². Kabel dengan penampang 4 mm² memberikan rating arus 25 A dan menurunkan voltage drop hingga kurang dari 2 %, memastikan stabilitas tegangan pada unit AC.
Selalu pastikan kabel yang dipilih memiliki konduktor tembaga murni, isolasi PVC yang memenuhi standar IEC 60364, serta sertifikasi SNI. Penggunaan kabel tembaga berlapis aluminium (AL‑C) dapat menurunkan kapasitas hantar arus secara signifikan.
Pemasangan dan Penyesuaian MCB serta Proteksi
Setelah menentukan ukuran kabel, langkah selanjutnya adalah memilih Miniature Circuit Breaker (MCB) yang sesuai. Untuk kabel NYM 3×2,5 mm², MCB berarus 16 A dengan kurva B biasanya cukup. Namun, mengingat arus inrush AC, kami menyarankan MCB 20 A dengan kurva C untuk menghindari trip berulang saat kompresor pertama kali menyala.
Proteksi tambahan berupa Earth Leakage Circuit Breaker (ELCB) 30 mA wajib dipasang pada panel listrik rumah, terutama jika AC dipasang di ruangan dengan kelembaban tinggi. Grounding sistem harus memiliki tahanan kurang dari 5 Ω, sesuai standar PUIL 2011, untuk memastikan arus bocor dapat dialirkan ke tanah dengan aman.

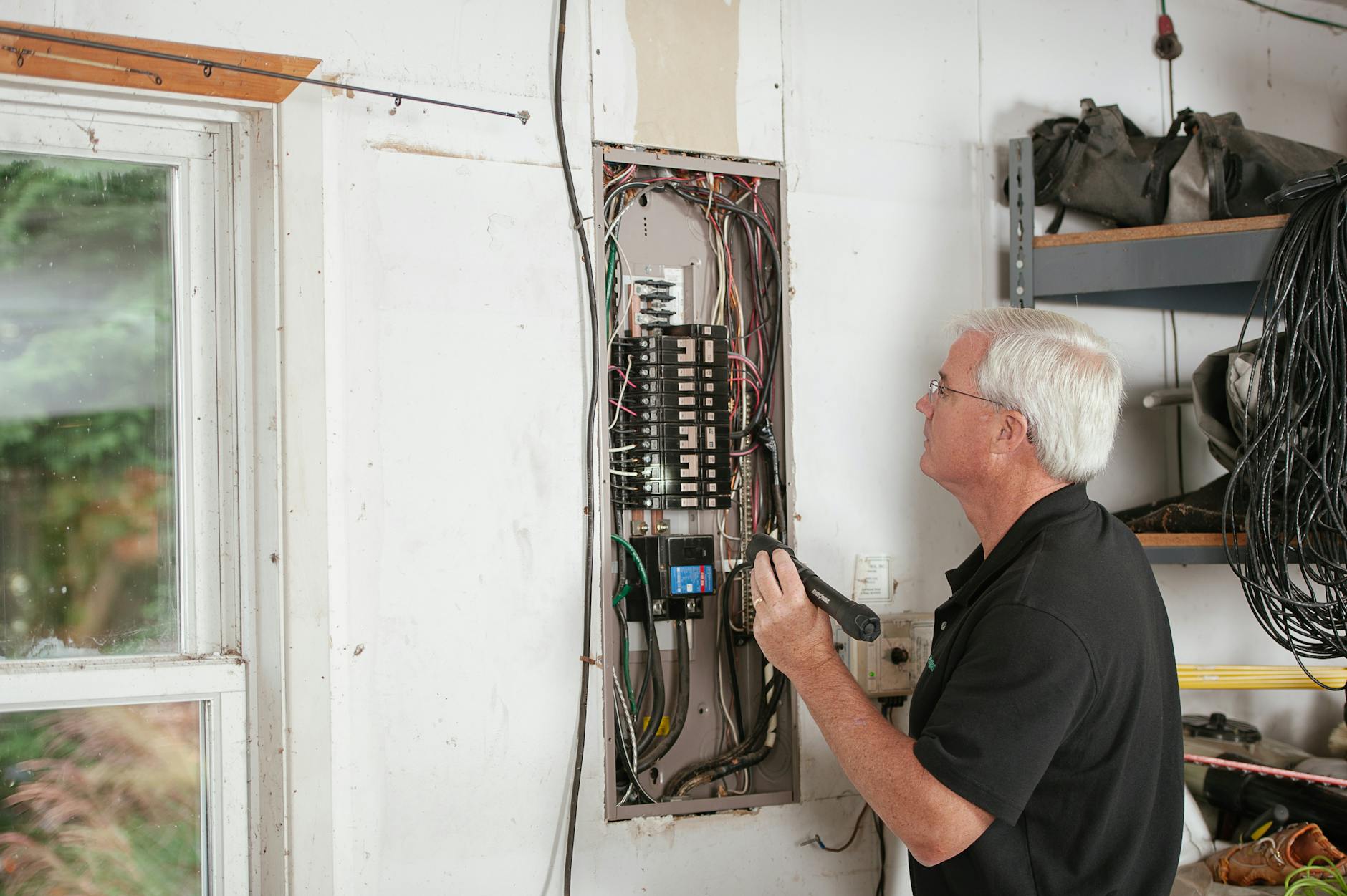

Selama pemasangan, pastikan setiap konduktor terpasang rapi pada terminal MCB menggunakan kunci torsi 5 Nm. Koneksi yang longgar dapat menyebabkan pemanasan lokal dan meningkatkan risiko kebakaran. Kami selalu melakukan pengujian resistansi sambungan dengan multimeter sebelum menutup panel.
Pengecekan dan Pengujian Akhir
Setelah seluruh kabel terpasang dan MCB terhubung, lakukan pengujian beban penuh. Nyalakan AC pada mode pendingin maksimum selama 30 menit, sambil memantau suhu kabel menggunakan infrared thermometer. Suhu kabel tidak boleh melebihi 60 °C pada kondisi beban penuh; jika suhu lebih tinggi, pertimbangkan penambahan ventilasi atau peningkatan ukuran kabel.
Ukur juga voltage drop dengan multimeter pada titik terminal AC. Nilai yang terukur harus berada di bawah 3 % dari tegangan nominal. Jika hasilnya lebih tinggi, periksa kembali panjang jalur dan kemungkinan adanya sambungan yang tidak optimal.
Untuk memastikan instalasi listrik aman, kami merekomendasikan audit rutin setiap dua tahun sekali, terutama setelah penambahan beban listrik lain. Baca juga artikel kami tentang cara pasang stop kontak 3 lubang dengan kabel 3 warna untuk memperluas pengetahuan Anda mengenai standar instalasi rumah.
Kesalahan yang Harus Dihindari
Salah satu kesalahan paling umum adalah menggunakan kabel 1,5 mm² untuk AC 2 PK karena menganggap beban listriknya kecil. Padahal, arus inrush dapat melampaui rating kabel, menyebabkan pemutusan MCB atau, dalam kasus terburuk, kebakaran. Kesalahan lain adalah mengabaikan faktor panjang jalur; meskipun arus nominal masih dalam batas, voltage drop yang tinggi dapat menurunkan efisiensi pendinginan.
Kami juga menemukan banyak instalasi yang tidak menyediakan grounding yang memadai. Tanpa grounding yang tepat, kebocoran arus dapat mengalir melalui rangka logam AC, meningkatkan risiko sengatan listrik. Solusinya adalah memastikan batang grounding minimal 1,5 m dengan konduktor tembaga berdiameter 6 mm², serta menguji tahanan tanah secara berkala.
Tips Memastikan Instalasi Kabel AC 2 PK Aman
Selalu mulai dengan perhitungan beban total rumah, termasuk lampu, kulkas, dan peralatan lain, sebelum menambahkan AC. Ini membantu menentukan apakah panel listrik utama perlu ditingkatkan kapasitasnya. Kedua, gunakan conduit PVC atau metal conduit untuk melindungi kabel dari kerusakan mekanis, terutama jika kabel melewati area yang sering dilalui.
Ketiga, lakukan penandaan warna pada setiap konduktor sesuai standar (merah/hijau untuk fase, biru untuk netral, kuning‑hijau untuk grounding). Penandaan yang jelas memudahkan inspeksi dan perawatan di masa depan. Keempat, dokumentasikan seluruh rangkaian pada diagram satu garis, sehingga teknisi berikutnya dapat memahami alur listrik dengan cepat.
Jika Anda membutuhkan konsultasi gratis atau survei lapangan, tim kami siap membantu. Hubungi kami via WhatsApp: 081360391501 untuk penjadwalan.
Pertanyaan Umum tentang instalasi kabel listrik untuk ac 2 pk harus berapa mm
Berapa ukuran kabel yang direkomendasikan untuk AC 2 PK dengan panjang jalur 10 m? Kabel NYM 3×2,5 mm² biasanya cukup, karena mampu menahan arus hingga 20 A dan voltage drop berada di bawah 3 % pada jarak tersebut.
Apakah saya boleh menggunakan kabel NYM 3×1,5 mm² jika saya menambahkan MCB 10 A? Tidak disarankan. Kabel 1,5 mm² memiliki rating arus maksimum 16 A, namun tidak dapat menahan arus inrush AC 2 PK yang dapat mencapai 20 A, sehingga risiko trip MCB atau overheating tinggi.
Apakah perlu memasang ELCB khusus untuk AC? Ya, ELCB 30 mA wajib dipasang pada panel utama untuk melindungi semua beban rumah, termasuk AC, terutama di area basah atau kamar mandi.
Dengan memperhatikan perhitungan arus, pemilihan kabel yang tepat, serta proteksi MCB dan grounding yang sesuai, instalasi listrik untuk AC 2 PK akan berjalan lancar dan aman selama bertahun‑tahun. Jangan ragu menghubungi tim profesional kami untuk memastikan semua standar SNI 1907, IEC 60364, dan PUIL 2011 terpenuhi. Konsultasi gratis tersedia via WhatsApp di 081360391501, atau kunjungi artikel kami tentang biaya perbaikan instalasi listrik rumah per titik lampu untuk informasi lebih lanjut.
