Instalasi stop kontak dan saklar yang tidak sesuai standar dapat menimbulkan bahaya kebakaran, sengatan listrik, atau kerusakan peralatan elektronik. Banyak pemilik rumah menganggap pemasangan ini sederhana, padahal setiap sambungan harus mematuhi ketentuan PUIL 2011, SNI 1907, serta standar internasional IEC 60364. Dengan memahami prosedur yang tepat, Anda tidak hanya melindungi keselamatan keluarga, tetapi juga memastikan performa listrik yang stabil dan efisien.
Artikel ini menjelaskan langkah‑langkah teknis pemasangan stop kontak dan saklar secara detail, mulai dari pemilihan material, penarikan kabel, hingga pemeriksaan akhir. Kami sertakan contoh kasus lapangan, risiko umum yang sering terjadi, serta tips praktis yang dapat langsung Anda terapkan atau sampaikan kepada tenaga listrik profesional.
Pemilihan Material Sesuai Standar
Langkah pertama adalah memastikan semua komponen memenuhi standar yang berlaku. Stop kontak berarus 16 A biasanya dipasangkan dengan kabel NYM 3×1,5 mm² atau NYM 3×2,5 mm² bila beban lebih tinggi, sesuai SNI 1907‑2‑2017. Saklar satu atau tiga posisi harus menggunakan terminal berukuran 6 mm² untuk menghindari overheating. Semua konektor, baik terminal blok maupun crimp lug, harus terbuat dari tembaga OFHC dengan pelapisan kuningan, karena konduktivitasnya menurunkan resistansi sambungan.
Selain itu, pemilihan MCB (Miniature Circuit Breaker) dan ELCB (Earth Leakage Circuit Breaker) harus mempertimbangkan nilai arus beban total. Untuk ruang tamu dengan total beban sekitar 3 kW, MCB 20 A dengan kurva B cocok, sedangkan kamar mandi wajib dilengkapi ELCB 30 mA untuk perlindungan terhadap arus bocor. Semua peralatan harus memiliki sertifikasi SNI dan terdaftar pada registrasi Kemenperin.
Persiapan Penarikan Kabel dan Penempatan Box
Setelah material dipilih, langkah selanjutnya adalah menentukan jalur kabel. Menurut PUIL 2011, jarak minimum antara kabel listrik dan pipa air harus 30 mm, serta antara kabel fase dan netral minimal 20 mm untuk mengurangi interferensi elektromagnetik. Kabel ditarik melalui conduit PVC berukuran 20 mm untuk NYM 3×2,5 mm², memastikan tidak ada gesekan berlebih yang dapat merusak isolasi.

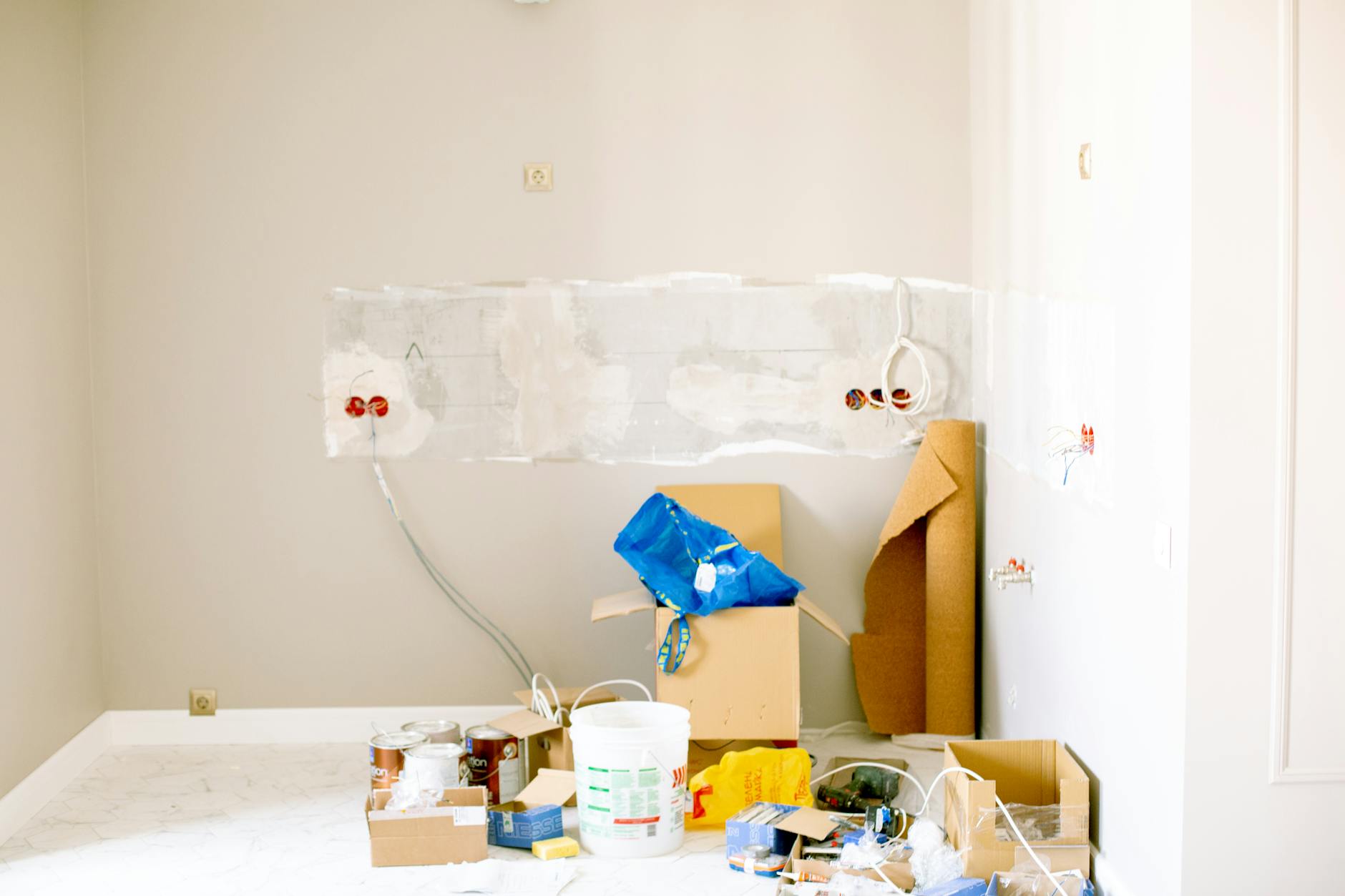

Penempatan kotak sambungan (box) harus berada pada ketinggian standar 120 mm dari lantai untuk stop kontak, dan 150 mm untuk saklar. Kotak harus terpasang kuat dengan sekrup galvanis, dan semua lubang ventilasi harus tertutup rapat untuk mencegah masuknya debu atau kelembapan yang dapat memicu korosi pada terminal.
Proses Penyambungan Kabel dan Terminasi
Setiap fase, netral, dan bumi harus diidentifikasi dengan warna standar: merah/hijau untuk fase, biru untuk netral, dan kuning‑hijau untuk bumi. Kami selalu menguji kontinuitas dengan multimeter sebelum melakukan terminasi, memastikan tidak ada putus atau konsleting. Pada terminal stop kontak, kabel fase dipasang pada terminal “L” (Live), netral pada “N”, dan bumi pada simbol bumi. Pengencangan terminal dilakukan dengan kunci torsi 2 Nm untuk menghindari longgarnya sambungan.
Setelah semua kabel terpasang, lakukan pengukuran resistansi grounding menggunakan earth tester. Nilai resistansi harus di bawah 5 ohm, sesuai standar IEC 60364‑4‑41, untuk memastikan aliran arus bocor dapat terdeteksi oleh ELCB. Pemeriksaan akhir meliputi pengukuran voltage drop; untuk jarak lebih dari 30 m, voltage drop tidak boleh melebihi 3 % dari tegangan nominal 230 V.
Pengujian Fungsi dan Dokumentasi
Pengujian fungsi melibatkan menyalakan saklar dan menghubungkan beban resistif seperti lampu 60 W. Kami memeriksa apakah arus mengalir stabil pada multimeter, dan tidak ada suara berdengung atau panas berlebih pada terminal. Selanjutnya, setiap titik instalasi dicatat dalam buku gambar listrik, lengkap dengan nomor box, tipe MCB, dan nilai arus yang terpasang. Dokumentasi ini penting untuk audit keamanan dan memudahkan perbaikan di masa mendatang.
Jika Anda ingin mempelajari lebih dalam tentang perhitungan beban listrik rumah, kunjungi artikel kami tentang penyebab kabel listrik panas & isolasi terkelupas terbakar – solusi aman. Pengetahuan ini membantu menentukan ukuran kabel yang tepat sebelum instalasi dimulai.
Kesalahan yang Harus Dihindari
Salah satu kesalahan paling umum adalah penggunaan kabel dengan penampang yang terlalu kecil untuk beban yang dipasang. Hal ini dapat menyebabkan overheating dan potensi kebakaran. Kami selalu menghitung beban total terlebih dahulu, kemudian menyesuaikan ukuran kabel dengan faktor koreksi suhu dan panjang jalur. Kesalahan lain adalah mengabaikan grounding yang baik; tanpa grounding yang memadai, arus bocor tidak akan terdeteksi, meningkatkan risiko sengatan listrik.
Kesalahan ketiga adalah pemasangan stop kontak atau saklar pada posisi yang tidak sesuai standar ketinggian, yang dapat menyulitkan pengguna, terutama anak-anak. Pastikan semua box terpasang pada ketinggian yang telah ditetapkan. Jika Anda menemukan instalasi yang tidak sesuai, segera hubungi tenaga listrik profesional untuk melakukan perbaikan.
Tips Praktis Memasang Stop Kontak & Saklar
Untuk memastikan instalasi tahan lama, gunakan crimping tool berkualitas tinggi saat memasang lug pada ujung kabel. Teknik crimping yang tepat menghasilkan sambungan yang tidak mudah lepas meski terjadi getaran. Selalu periksa kembali setiap terminal dengan multimeter setelah pengetatan, karena sambungan yang longgar dapat menimbulkan percikan api saat arus mengalir.
Jika Anda membutuhkan panduan visual yang lebih detail, baca cara pasang stop kontak 3 lubang dengan kabel 3 warna – panduan praktis & aman. Artikel tersebut memberikan ilustrasi langkah demi langkah yang memudahkan proses instalasi.
Pertanyaan Umum tentang Instalasi Stop Kontak & Saklar
Apakah saya boleh menggunakan kabel NYA untuk stop kontak 16 A?
Kabel NYA memiliki isolasi PVC yang lebih tipis dibanding NYM, sehingga tidak disarankan untuk beban 16 A karena tidak memenuhi standar SNI 1907‑2‑2017.
Berapa nilai arus yang ideal untuk MCB pada rangkaian saklar tiga posisi?
Untuk saklar tiga posisi dengan total beban maksimal 2 kW, MCB 16 A dengan kurva B sudah cukup, asalkan tidak ada beban inrush tinggi.
Bagaimana cara mengecek apakah grounding sudah efektif?
Gunakan earth tester untuk mengukur resistansi antara grounding rod dan tanah; nilai harus di bawah 5 ohm. Jika lebih tinggi, tambahkan grounding rod atau gunakan konduktor tambahan.
Dengan mengikuti prosedur yang tepat, instalasi stop kontak dan saklar Anda akan aman, efisien, dan tahan lama. Kami telah menangani ribuan proyek instalasi listrik rumah di seluruh Indonesia, sehingga memahami detail teknis ini menjadi keharusan bagi setiap pemilik rumah yang mengutamakan keselamatan. Untuk konsultasi gratis dan survey lapangan, hubungi tim kami di WhatsApp: 081360391501 atau telepon langsung.
